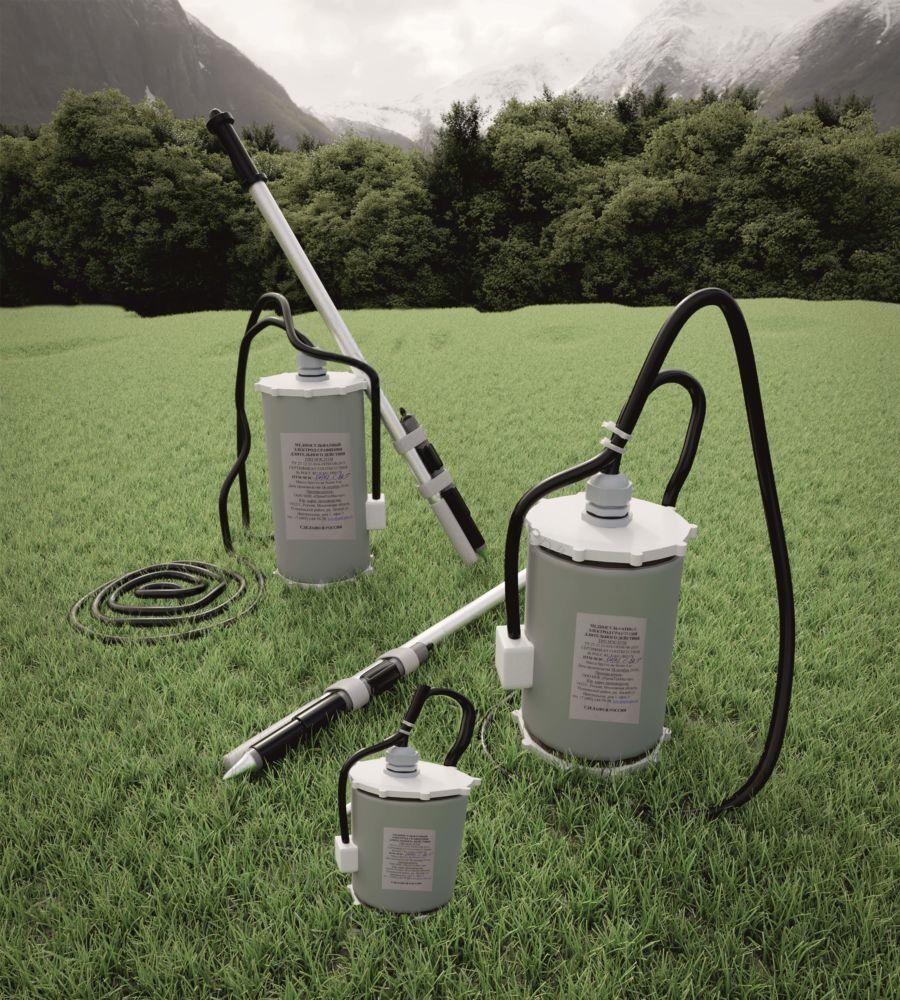

Стационарлық ЭСМС-С жерасты нысандарында өлшеу жұмыстарын жүргізу үшін қолданылады. Олар әртүрлі мақсаттағы құбыржолдардағы коррозиядан қорғану дәрежесін бақылау кезінде пайдаланылады. Мыссульфатты ЭС – кез келген металл конструкцияларда өлшеулер жүргізуге арналған стационарлық құрылғы.
Құрылғы өлшеу кабелі бар герметикалық колбадан тұрады. Сыртқы корпус орташа механикалық әсерлерге төзімді берік материалдан жасалған. Оның ішінде мыс купоросымен толтырылған ішкі корпус орналасқан. Ішкі корпуста тазартылған мыстан жасалған спираль тәрізді электрод орналасады. Бүкіл конструкция герметикалық терможиырылатын муфтамен қоршалған. Корпустар арасындағы кеңістік ылғал ұстайтын қоспамен толтырылған.
ЭСМС-С типтік қатарында тасымалды және стационарлық орындаудағы агрегаттар бар, кейбір үлгілер қосалқы электродпен толықтырылған. Мыссульфатты электродтардың орнатылуы бақылауға жататын конструкцияның үстінен жүзеге асырылады. Корпус топырақтың қату деңгейінен төмен тереңдікке дейін көмілуі тиіс. Өлшеу кабелі коверге шығарылады, қажет болған жағдайда оны КИП-ке қосуға болады.
Техникалық параметрлер
ЭСМС-С жинақталымы конфигурациясына байланысты, тапсырыс берушінің өтініші бойынша сымның ұзындығын арттыруға болады.
| Параметрлері | Мәндері |
| Салмағы, кг | 2,5 |
| Қызмет ету мерзімі, жыл | 30 |
| Сымның минималды ұзындығы, м | 2 |
| Потенциалы, мВ | 100 |
| Кедергісі, кОм | 10 |
ЭСМС-С үлгісіндегі мыссульфатты ЭС бірмембраналы болып табылады және бұйымның базалық модификациясын құрайды. ЭСМС-С жеткізілуі мен жинақталымының құрамы тапсырыс берушімен алдын ала келісіліп айқындалады.
