Description

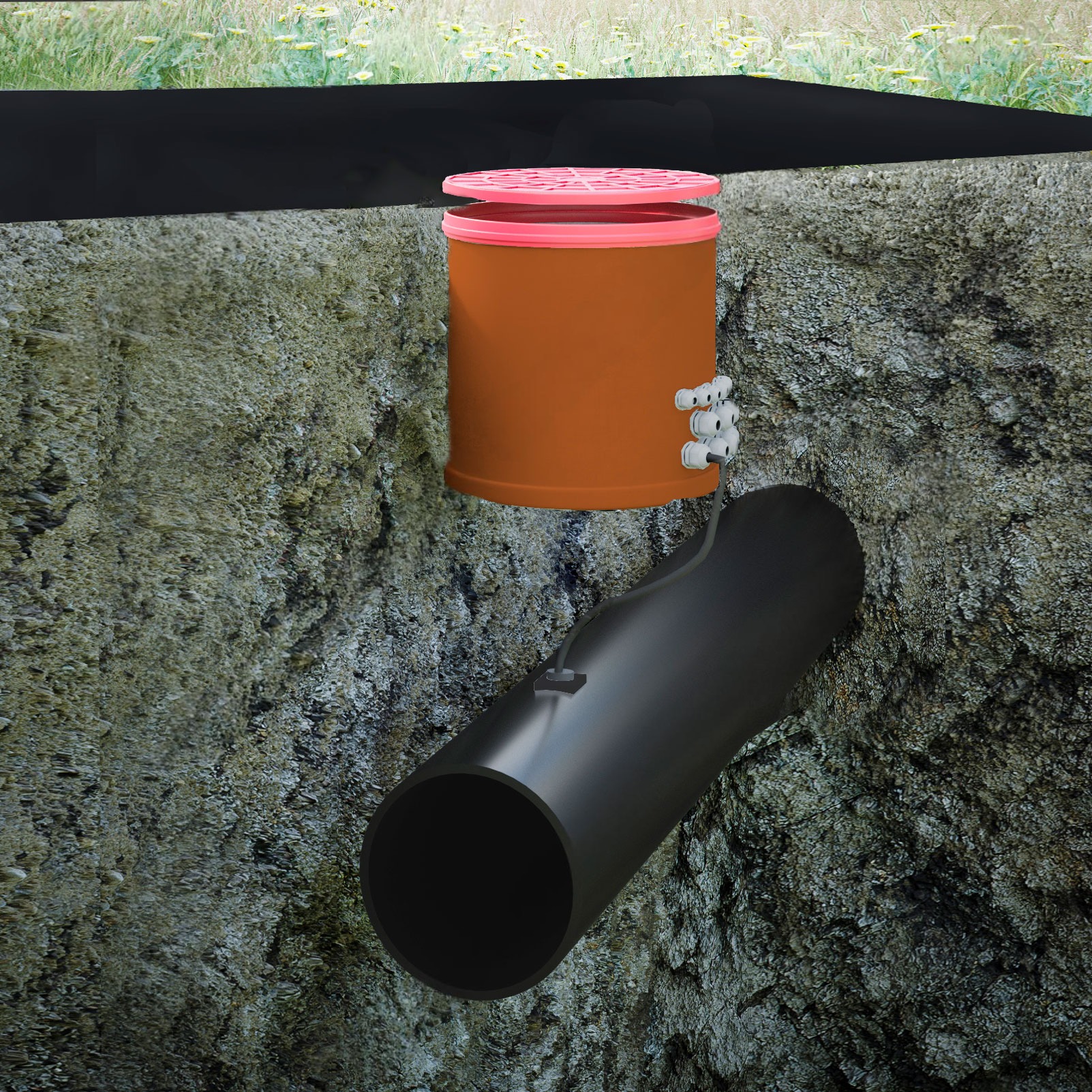

КИП ТИП 9 әртүрлі модификацияларда жеткізіледі. Әрбір орындаудың пайдалану ерекшеліктері бар. 9 типті «Ковер» контрольно-өлшеу пункті металл құбыржолдарын коррозиялық әсерлерден қорғау жүйелерінде орнату үшін қолданылады. Жабдықты монтаждау елді мекендер аумағында жүргізілуі мүмкін.
Тірек жануға және аязға төзімді материалдардан жасалған төртқырлы пішінде орындалған. Кабельдік шығулар мен қақпақ толық герметикаланған. Жоғарғы бөлігінде қысқыштары бар клеммалық панель орналасқан және құлыпы бар герметикалық қақпақпен жабылған. Бүйір бөлігінде кабельдік шығулар қарастырылған. Қосымша ретінде КИП-ті агротехникалық жабынмен және жөндеу жинағымен (ЗИП) жабдықтауға болады.
Жиынтықта құрылғыны монтаждау және пайдалану үшін қажетті барлық элементтер бар. Әрбір тірек белгілі бір климаттық жағдайларда құрылғыны табу үшін қажетті қосымша сигналдық маякпен жабдықталады. Ол тіректің тікелей жанында орнатылады.
9 типті контрольно-өлшеу пункті экстремалды климат жағдайларында пайдалануға жарамды. Жұмыс температураларының диапазоны +60-тан −60 °C-қа дейін. +25 °C температурада ауаның салыстырмалы ылғалдылығының рұқсат етілген жоғарғы шегі 98 %-дан аспауы тиіс.
Өнімнің сипаттамалары
| Параметрлер атауы | КИП Тип-9 |
| Тірек биіктігі, мм | 500–700 |
| Қыр ені, мм | 200 |
| Қабырға қалыңдығы, мм | 3 |
| Массасы, кг, аспайды | 15 |
| Қаптаманың қорғаныс дәрежесі | кемінде IP65 |
| Жұмыс температураларының диапазоны, °C | У1, −40 °C … +60 °C УХЛ1, −60 °C … +60 °C |
| Клеммалық панельдегі контакт қысқыштарының саны: | |
| — қимасы 6 мм² дейінгі кабельдерге арналған өлшеу қысқыштары, дана | 0, 4, 6, 8, 12, 24 |
| — қимасы 35 мм² дейінгі кабельдерге арналған күштік қысқыштар, дана | 0, 4, 6, 8 |
| Қызмет ету мерзімі, жыл | кемінде 10 жыл |
Жеткізу жиынтығы
| Атауы | Өлшем бірлігі | Саны |
| КИП Тип-9 тірегі | дана | 1 |
| Қақпақ пен құлыптың кілттері | дана | 2 |
| Маркер | дана | 1 |
| Таңбалау биркалары | дана | қысқыштар саны бойынша |
| Кабельдік стяжка | дана | |
| Пайдалану жөніндегі нұсқаулық | дана | партияға 1 |
| Қосымша құрылғысы бар маяк | дана | 1 |
| * ЗИП жөндеу жинағы | жинақ | тапсырыс бойынша |
| * Агротехникалық жабын | м² | тапсырыс бойынша |
* Қосымша тапсырыс бойынша жинақталады
