Описание
Предлагаем купить контрольно-измерительные пункты (КИП)** — ключевые элементы систем электрохимической защиты (ЭХЗ), обеспечивающие надежную работу и мониторинг состояния подземных металлических сооружений.
Назначение и функции КИП
КИП предназначены для коммутации силовых и измерительных цепей, контроля параметров и обеспечения стабильного функционирования систем ЭХЗ. Основные задачи:
- Коммутация силовых цепей — подача и распределение тока электрохимической защиты.
- Контроль параметров системы — измерение токов, напряжений, потенциалов.
- Мониторинг состояния трубопроводов — подключение измерительных приборов для оперативной диагностики.
- Безопасность эксплуатации — предотвращение аварий и обеспечение стабильной защиты от коррозии.
Установка и нормативы
Монтаж КИП выполняется в соответствии с требованиями:
ГОСТ Р 51164, РД-33.040.99-КТН-210-10, РД-91.020.00-КТН-234-10 и др.
Контрольно-измерительные пункты устанавливаются:
- На каждом километре трассы трубопровода.
- В зонах действия блуждающих токов и агрессивных грунтов.
- На расстоянии трёх диаметров от установок ЭХЗ.
- У площадок задвижек и на границах зон защиты.
- По одному на каждом берегу подводных переходов, при ширине водоохранной зоны более 500 м — по два на обеих сторонах.
- В местах пересечения с другими коммуникациями, дорогами и инженерными объектами.

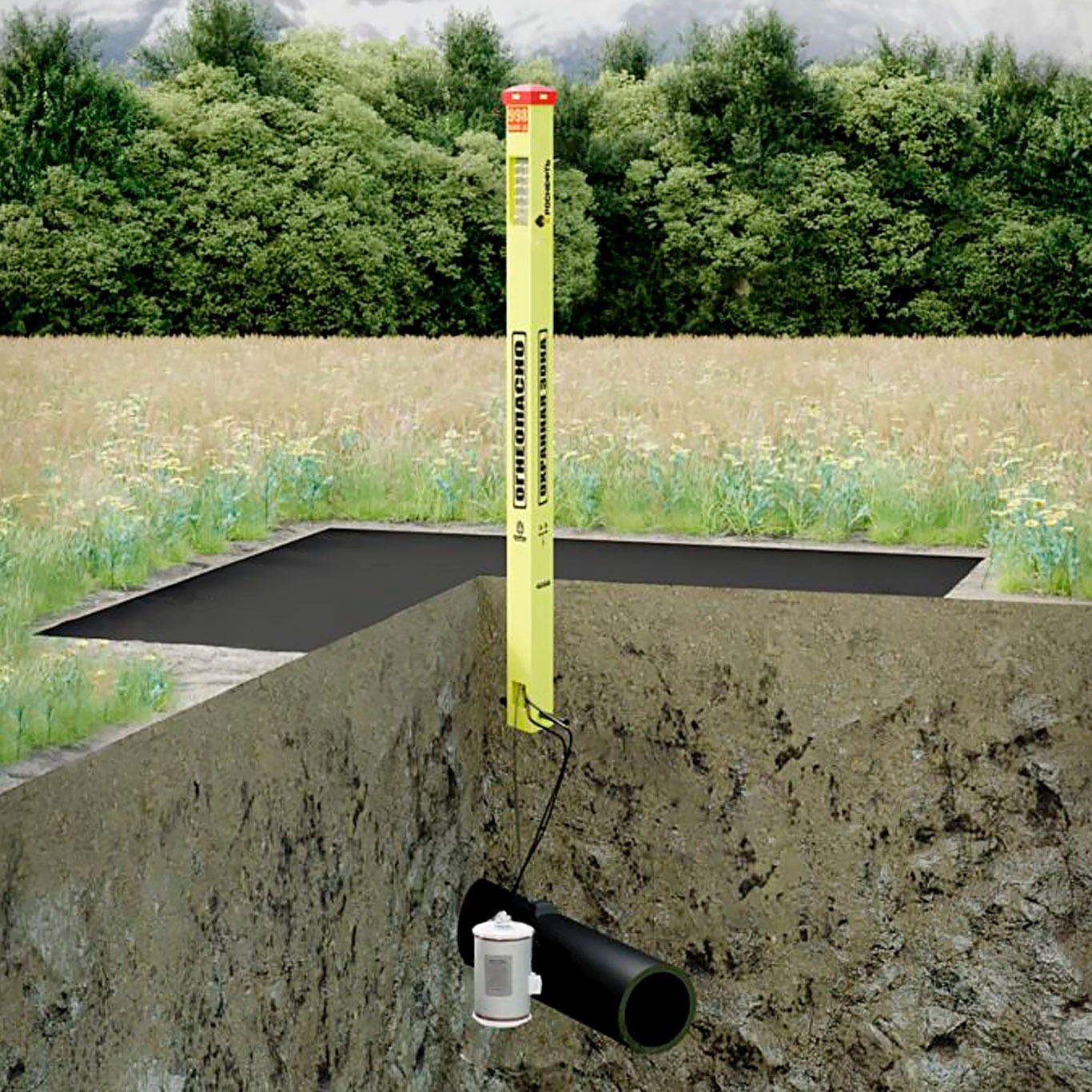

Конструкция и комплектация
- Трёхгранная стойка из морозо- и огнестойкого композитного материала (180 мм сторона).
- Сигнальный колпак со светоотражающими элементами.
- Клеммная панель с контактными зажимами.
- Крышка клеммного отсека с замком.
- Окно для ввода кабеля.
- Анкерное противовандальное устройство.
- Возможна комплектация щитами-указателями или километровыми знаками.
Основные массогабаритные показатели:
| Наименование параметров | Тип 1 |
| Высота стойки, мм | 2500 |
| Ширина грани, мм | 180 ± 1 |
| Уровень заглубления в грунт (указывается на стойке), мм | 700 |
| Масса (без дополнительного оборудования), кг | 13±0,5 |
Преимущества КИП
- Простота монтажа и малый вес.
- Высокая прочность — стойкость к излому до 2,5 кН.
- Возможность размещения блоков и датчиков ЭХЗ внутри корпуса.
- Материал не экранирует сигналы и устойчив к возгоранию.
- Рабочий диапазон температур от –60°С до +60°С.
- Не требует сезонного обслуживания.
- Возможность индивидуального оформления под корпоративный стиль заказчика.
Дополнительные опции
КИП могут быть дополнительно оснащены:
- Блоками совместной защиты (БСЗ).
- Устройствами контроля тока анодных заземлителей и протекторов.
- Оборудованием грозозащиты.
- Системами отвода переменных токов.
Пример условного обозначения
КИП 1.12-4.Т.К, где:
1 — тип стойки (треугольное сечение 180 мм),
12-4 — количество измерительных и силовых клемм,
Т — наличие щита-указателя,
К — наличие километрового знака.
Детали:
| Высота стойки, мм | 2000-2500 |
|---|---|
| Ширина грани, мм | 180 |
| Сечение стойки | треугольник |
| Армирование углов стойки | да |
| Масса, кг | 9,5 |
| Степень защиты от внешних воздействий | IP34 |
| Сопротивление стойки на излом, кН, не менее | 5 |
| Допустимые температуры окружающей среды, °С | -60…+60 |
| Материал стойки | морозостойкий непластифицированный поливинилхлорид негорючий цельнотянутый бесшовный самонесущий с армированными (усиленными) углами |
