Описание
Пункты контрольных измерений купить потребуется для выполнения работ по защите подземных коммуникаций от коррозионных изменений. КИП используют для контроля на газопроводах проложенных в условиях умеренного и умеренно холодного климата в соответствии с требованиями ГОСТа.

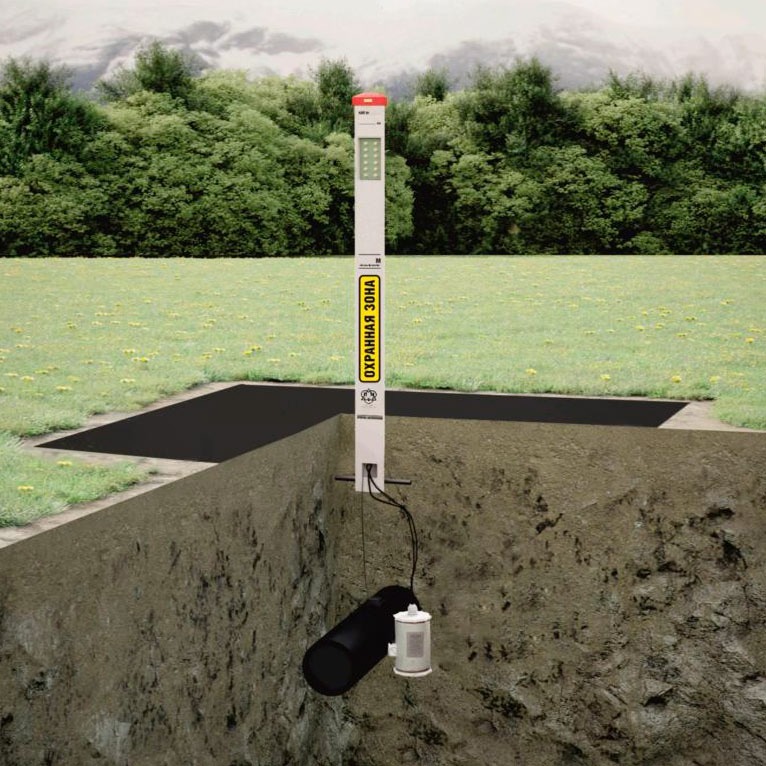

КИП 6 типа – это стойка с тремя гранями по 18 см каждая. Ее монтаж представляет собой заглубление устройства непосредственно над проверяемым объектом. КИП изготовлена из материала, устойчивого к горению и морозу. На корпус нанесена маркировка с необходимой для эксплуатации информацией.
Можно заказать КИП с сигнальным колпаком и обозначающим километры знаком. Несанкционированный демонтаж позволяет предотвратить специальное устройство. Для подключения к ЭХЗ в верхней части корпуса имеется контрольный щиток с клеммами и зажимами. Он оснащен крышкой, которая закрывается на замок. Измерительное оборудование подключается к платам с силовыми клеммами.
Вывод проводов осуществляется через технологическое окно, которое расположено в нижней части устройства. Заглубление в грунт КИП должно быть не менее 70 см. этот параметр отмечается в специальном окне на стойке. Цена КИП ТИП 6 зависит от дополнительной комплектации по желанию заказчика.
Характеристики товара
Изделие состоит из стойки, которая закрыта сигнальным колпаком со световозвращающими элементами. Агротехническое покрытие может быть добавлено в комплектацию по желанию заказчика.
| Наименование параметров | КИП Тип-6 | ||
| Высота стойки, мм | 1500-2100 | ||
| Ширина грани, мм | 180 | ||
| Толщина стенки, мм | 3 | ||
| Масса, кг, не более | 15 | ||
| Сопротивление на излом на расстоянии 0,7 м от поверхности грунта | не менее 0,8 кН | ||
| Степень защиты оболочки | не менее IР23 | ||
| Диапазон рабочих температур, °С | У1, -40 °С … +60°С УХЛ1, -60 °С … +60°С | ||
| Количество контактных зажимов на клеммной панели: | |||
| – измерительные зажимы для кабелей сечением до 6 мм², шт. | 0, 4, 6, 8, 12, 24 | ||
| – силовые зажимы для кабелей сечением до 35 мм², шт. | 0, 4, 6, 8 | ||
| Срок службы, лет | не менее 10 лет | ||
Комплект поставки
| Наименование | Единица измерения | Количество |
| Стойка КИП | шт. | 1 |
| Ключ от крышки клеммной панели | шт. | 1 |
| Маркер | шт. | 1 |
| Бирки маркировочные | шт. | по количеству зажимов |
| Стяжка кабельная | шт. | |
| Руководство по эксплуатации | экз. | 1 на партию |
| Устройство, предотвращающее свободное извлечение стойки КИП из грунта | шт. | 1 |
| * Дополнительные устройства | ||
| * Километровый знак | шт. | 1 |
| * Краска аэрозольная (1 баллончик на 10 знаков, при заказе километрового знака) | шт. | 1 |
| * Трафарет с цифрами (при заказе километрового знака) | Компл. | кол-во по заказу |
| * Силовые кабели и измерительные провода:
– измерительных – не более 6 мм2; – силовых – не более 25 мм2; – дренажных к заземляющему устройству – не более 35 мм2. |
м. | кол-во по заказу |
| * Ремонтный комплект ЗИП | Компл. | кол-во по заказу |
| * Агротехническое покрытие | м² | кол-во по заказу |
*Комплектуется по дополнительному заказу
Детали:
| Высота стойки, мм | 2000-2700 |
|---|---|
| Ширина грани, мм | 180 |
| Сечение стойки | равносторонний треугольник |
| Масса, кг, не более | 20 |
| Степень защиты от внешних воздействий | IP34 |
| Сопротивление стойки к излому, кН, не менее | 5 |
| Материал стойки | морозостойкий непластифицированный поливинилхлорид негорючий цельнотянутый бесшовный самонесущий с армированными (усиленными) углами |
