Описание

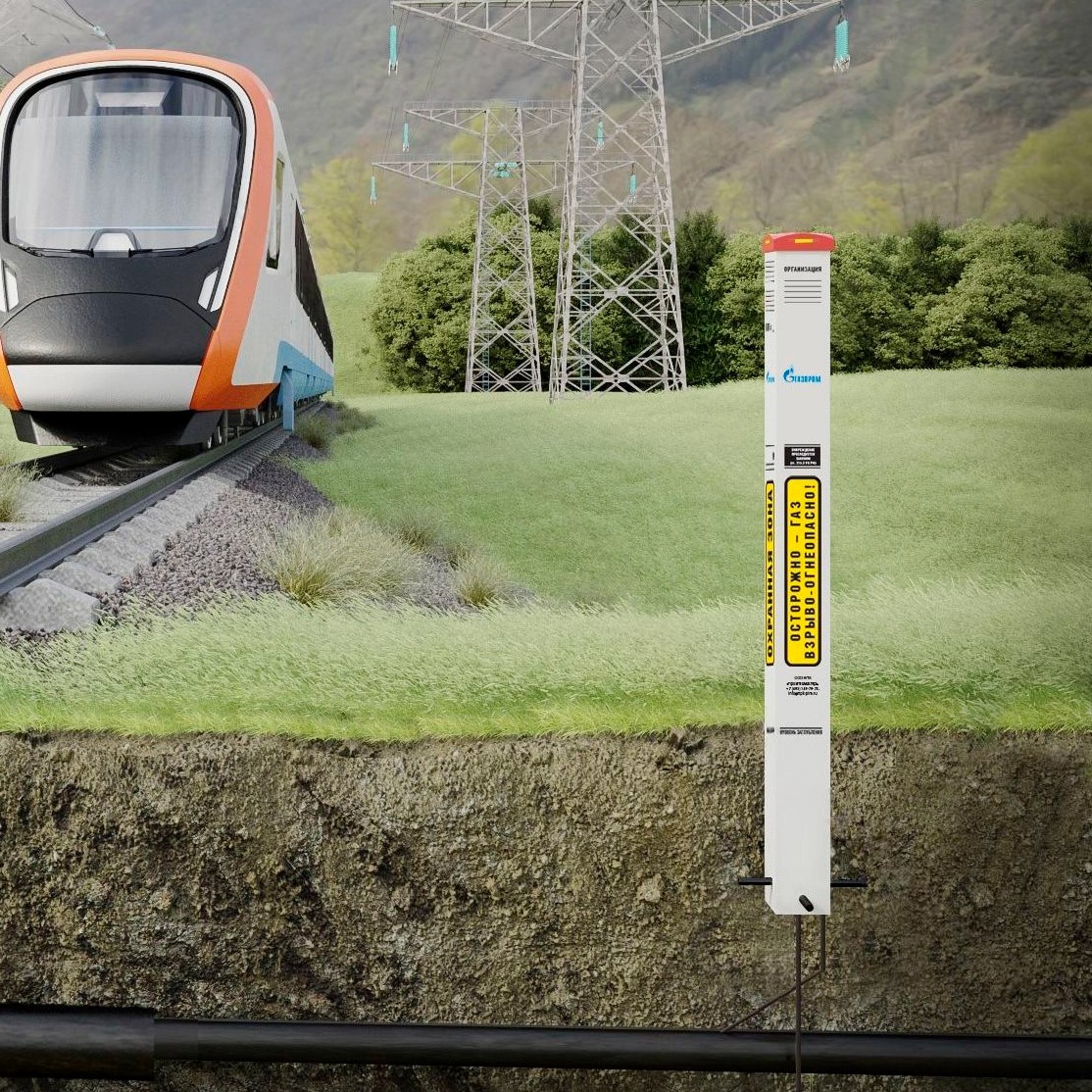

УЗЗ следует предусматривать в местах опасного влияния источников переменного тока от высоковольтных и кабельных линий напряжением 110 кВ и выше и ЭЖД на переменном токе, а именно:
- при параллельном следовании трубопровода с ВЛ, КЛ, ЭЖД;
- в местах пересечения трубопровода с ВЛ, КЛ, ЭЖД;
- в местах сближений и удалений трубопроводов от ВЛ, КЛ, ЭЖД.
Заземляющее устройство состоит из горизонтальных, вертикальных заземлителей или их комбинации.
Горизонтальный заземлитель состоит из соединенных между собой оцинкованных стальных полос (секций) (40х4 мм длина 2 метра), уложенных в линию.
Вертикальный заземлитель состоит из соединенных между собой оцинкованных стальных стержней (секций) (Ø16 мм длина 1,5 метра).
По требованию Заказчика допускается изготовление заземляющего устройства из нержавеющей стали.
Количество вертикальных заземлителей, а также количество секций в каждом из них определяется проектом
