Описание
Контрольно-измерительные пункты (КИП) применяются для защиты подземных коммуникаций от коррозии и контроля параметров электрохимической защиты. Они используются на газопроводах, эксплуатируемых в условиях умеренного и умеренно холодного климата, в соответствии с требованиями ГОСТ.

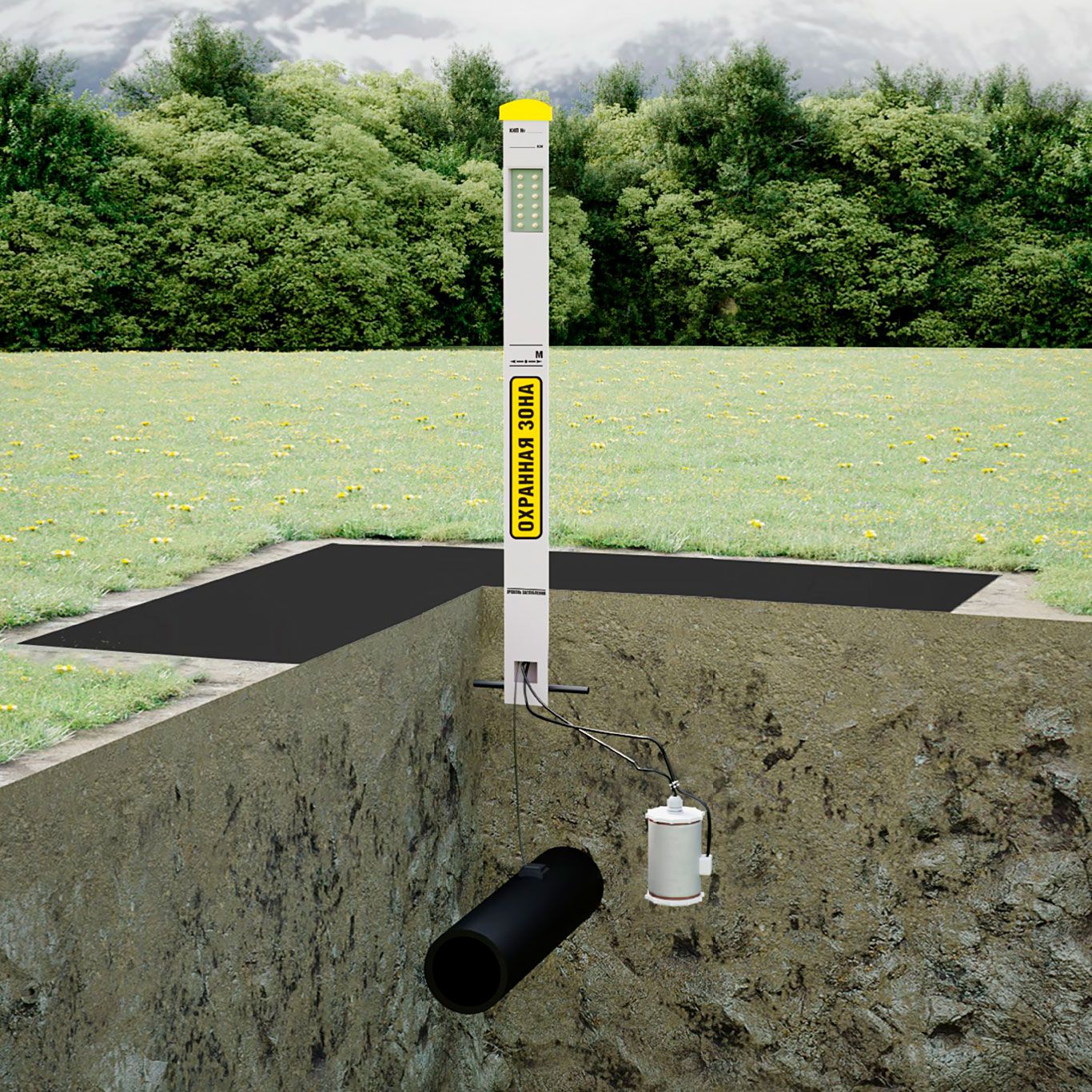

КИП типа 1 представляет собой трёхгранную стойку с шириной грани 18 см, устанавливаемую над контролируемым участком трубопровода. Изделие выполнено из негорючего и морозостойкого композитного материала, на корпус нанесена эксплуатационная маркировка.
По желанию заказчика КИП может комплектоваться сигнальным колпаком и километровым знаком. Для предотвращения несанкционированного демонтажа предусмотрено анкерное устройство. В верхней части корпуса расположен контрольный щиток с клеммами и зажимами для подключения к системам ЭХЗ, закрываемый защитной крышкой с замком.
Вывод кабелей осуществляется через технологическое окно в нижней части стойки. Глубина заглубления в грунт должна составлять не менее 70 см и отмечается в специальном окне корпуса. Стоимость КИП типа 1 зависит от выбранной комплектации и дополнительных опций.
Характеристики товара
Изделие состоит из стойки, которая закрыта сигнальным колпаком со световозвращающими элементами. Агротехническое покрытие может быть добавлено в комплектацию по желанию заказчика.
| Наименование параметров | КИП Тип-1 | ||
| Высота стойки, мм | 1500-2700 | ||
| Ширина грани, мм | 180 | ||
| Толщина стенки, мм | 3 | ||
| Масса, кг, не более | 15 | ||
| Сопротивление на излом на расстоянии 0,7 м от поверхности грунта | не менее 0,8 кН | ||
| Степень защиты оболочки | не менее IР23 | ||
| Диапазон рабочих температур, °С | У1, -40 °С … +60°С УХЛ1, -60 °С … +60°С | ||

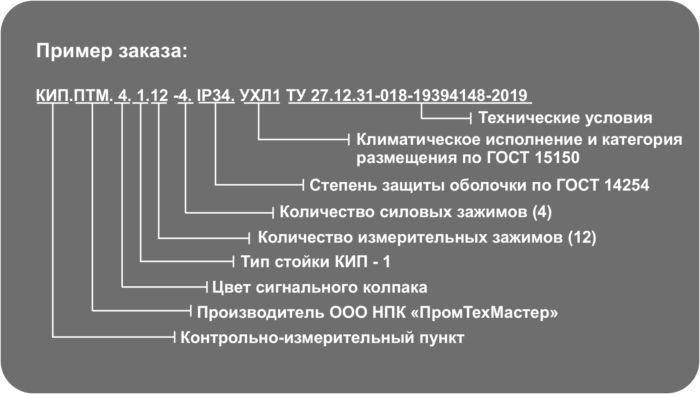

| Количество контактных зажимов на клеммной панели: | |||
| – измерительные зажимы для кабелей сечением до 6 мм², шт. | 0, 4, 6, 8, 12, 24 | ||
| – силовые зажимы для кабелей сечением до 35 мм², шт. | 0, 4, 6, 8 | ||
| Срок службы, лет | не менее 10 лет | ||
Комплект поставки
| Наименование | Единица измерения | Количество |
| Стойка КИП | шт. | 1 |
| Ключ от крышки клеммной панели | шт. | 1 |
| Маркер | шт. | 1 |
| Бирки маркировочные | шт. | по количеству зажимов |
| Стяжка кабельная | шт. | |
| Руководство по эксплуатации | экз. | 1 на партию |
| Устройство, предотвращающее свободное извлечение стойки КИП из грунта | шт. | 1 |
| * Дополнительные устройства | ||
| * Километровый знак | шт. | 1 |
| * Краска аэрозольная (1 баллончик на 10 знаков, при заказе километрового знака) | шт. | 1 |
| * Трафарет с цифрами (при заказе километрового знака) | Компл. | кол-во по заказу |
| * Силовые кабели и измерительные провода:
– измерительных – не более 6 мм2; – силовых – не более 25 мм2; – дренажных к заземляющему устройству – не более 35 мм2. |
м. | кол-во по заказу |
| * Ремонтный комплект ЗИП | Компл. | кол-во по заказу |
| * Агротехническое покрытие | м² | кол-во по заказу |
Детали
| Высота стойки, мм | 2000-2700 |
|---|---|
| Ширина грани, мм | 180 |
| Сечение стойки | равносторонний треугольник |
| Масса, кг, не более | 20 |
| Степень защиты от внешних воздействий | IP34 |
| Сопротивление стойки к излому, кН, не менее | 5 |
| Материал стойки | морозостойкий непластифицированный поливинилхлорид негорючий цельнотянутый бесшовный самонесущий с армированными (усиленными) углами |
